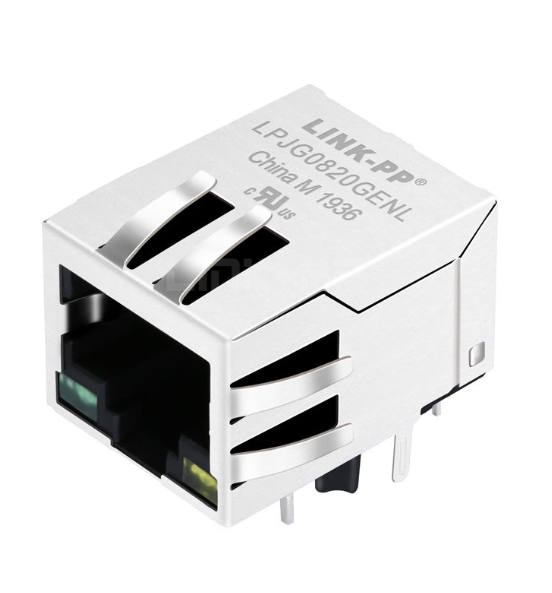

JD0-0001NL THT موصل RJ45 للدخول الجانبي مع مغناطيس 1000BASE-T

نظرة عامة على المنتج

الJD0-0001NLهو أموصل 1×1 جيجابت إيثرنت RJ45 مزود بمغناطيسات مدمجة، مصممة للموثوقية1000BASE-Tتطبيقات الشبكات. هذامن خلال ثقب (THT)، دخول الجانبيجمع الموصل بين الوظائف المغناطيسية والدرع الكهرومغناطيسي ومؤشرات LED مزدوجةفي بصمة مدمجة، مما يساعد على تبسيط تصميم PCB مع دعم أداء الإشارة المستقر.

مععزل 2250 فولت تيار مستمر,الحد الأدنى لمحاثة الدائرة المفتوحة 350 درجة مئوية، والامتثال للجزء 68 من لجنة الاتصالات الفيدرالية (FCC).، JD0-0001NL مناسب تمامًا لمعدات الشبكات وأجهزة الكمبيوتر الصناعية وأجهزة التوجيه والمحولات وأجهزة Ethernet الأخرى التي تتطلب واجهة RJ45 قوية وموفرة للمساحة.

الميزات الرئيسية

• يدعم 1000BASE-T جيجابت إيثرنتللاتصال بالشبكة عالية السرعة
• مغناطيس متكاملتساعد على تقليل بصمة ثنائي الفينيل متعدد الكلور والحفاظ على سلامة الإشارة
• 350 درجة مئوية كحد أدنى لـ OCLعند 8 مللي أمبير تيار مستمر للحصول على أداء مغناطيسي مستقر
• عزل 2250 فولت تيار مستمربين الجانب PHY وجانب الخط للحماية الكهربائية
• مصابيح LED مزدوجة باللون الأخضر/الأصفرللإشارة إلى حالة الارتباط والنشاط
• تصميم من خلال الفتحة والمدخل الجانبيللتركيب الميكانيكي الآمن
• غلاف UL94 V-0 المقاوم للهبلتعزيز السلامة والمتانة
• درع نحاسي مطلي بالنيكللتحسين التدريع EMI
• اتصالات مطلية بالذهب انتقائيةلأداء التزاوج موثوقة
• متوافق مع لحام الموجةلتجميع اللوحة بكفاءة

تحديد

1. المواصفات العامة والميكانيكية

2. مواصفات المواد

• السكن:لدن بالحرارة، أسود، تصنيف UL94 V-0
• مادة الدرع:النحاس
• تصفيح الدرع:النيكل
• مواد الاتصال:برونز الفوسفور
• تصفيح الاتصال:ذهبي انتقائي، بحد أدنى 6 بوصة في منطقة الاتصال

3. المواصفات الكهربائية

• نسبة الدوران (@100 كيلو هرتز):1:1 ±5%
  • (P2~P3):(J1~J2) = 1:1
  • (P4~P5):(J3~J6) = 1:1
  • (P6~P7):(J4~J5) = 1:1
  • (P8~P9):(J7~J8) = 1:1
• الحث الأولي (OCL):الحد الأدنى 350 درجة مئوية عند 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير تيار مستمر
• مقاومة العاصمة:1.2Ω كحد أقصى
• العزلة (هاي بوت):2250VDC، PHY من جانب إلى خط من الجانب
• خسارة الإدراج:-1.0 ديسيبل نموذجي، 1-125 ميجا هرتز
• خسارة العودة:
  • 1-40 ميجا هرتز: -16 ديسيبل دقيقة
  • 40-60 ميجا هرتز: -12 ديسيبل دقيقة
  • 60-80 ميجا هرتز: -10 ديسيبل دقيقة
  • 80-100 ميجا هرتز: -8 ديسيبل دقيقة
• الحديث المتقاطع:-30 ديسيبل دقيقة، 1-100 ميجا هرتز
• توهين الوضع المشترك:-30 ديسيبل دقيقة، 1-100 ميجا هرتز

4. مواصفات LED

حالة الاختبار:التيار الأمامي IF = 20mA

5. الملف البيئي واللحام

• درجة حرارة التشغيل:0 درجة مئوية إلى +70 درجة مئوية
• درجة حرارة التخزين:-40 درجة مئوية إلى +85 درجة مئوية
• عملية اللحام الموصى بها:لحام الموجة
• ذروة درجة حرارة اللحام:260 درجة مئوية كحد أقصى لمدة تصل إلى 10 ثواني

6. معلومات التغليف

• التعبئة والتغليف القياسية:50 قطعة/صينية
• الكرتون الرئيسي:1200 قطعة/صندوق

رسم JD0-0001NL

التطبيقات

يعد JD0-0001NL مناسبًا لمجموعة واسعة من معدات Ethernet والشبكات، بما في ذلك:

• مفاتيح جيجابت إيثرنت
• أجهزة توجيه الشبكة
• أجهزة الكمبيوتر الصناعية
• أنظمة الشبكات المدمجة
• معدات الاتصالات
• اللوحات الرئيسية ولوحات التحكم مع واجهات RJ45

الأسئلة الشائعة حول موصل JD0-0001NL جيجابت RJ45

Q1: ما هي سرعة الشبكة التي يدعمها JD0-0001NL؟

ج: تم تصميم JD0-0001NL لتطبيقات Gigabit Ethernet، مما يدعم بشكل كامل سرعات شبكة 1000BASE-T مع نسبة دوران 1:1.

س2: هل يدعم هذا الموصل الطاقة عبر الإيثرنت (PoE)؟

ج: لا، تم تصنيف JD0-0001NL على أنه موصل غير PoE. إذا كان التطبيق الخاص بك يتطلب إمكانيات PoE أو PoE+ أو PoE++، فستكون هناك حاجة إلى رقم جزء مختلف.

س3: ما هو جهد العزل للمغناطيسات المدمجة؟

ج: يوفر مقبس RJ45 هذا حماية قوية للجهد العالي مع معدل عزل يبلغ 2250 فولت تيار مستمر من جانب PHY إلى جانب الخط، مما يضمن سلامة المعدات الممتازة وسلامة الإشارة.

س 4: ما هي مواصفات مصابيح LED المدمجة؟

ج: يتميز الموصل بمصابيح LED باللونين الأخضر والأصفر القياسية. التشغيل بتيار اختبار أمامي قدره 20 مللي أمبير:

LED الأخضر: الطول الموجي 565 نانومتر، الجهد الأمامي النموذجي 2.2 فولت (2.4 فولت كحد أقصى).
LED أصفر: الطول الموجي 590 نانومتر، الجهد الأمامي النموذجي 2.1 فولت (2.5 فولت كحد أقصى).

س 5: ما هو ملف اللحام الموصى به لـ JD0-0001NL؟

ج: تم تصميم الجزء لتقنية الفتحة (THT) ويوصى به بشدة للحام الموجي. يجب ألا تتجاوز درجة حرارة اللحام القصوى 260 درجة مئوية لمدة أقصاها 10 ثوانٍ.

س 6: ما هو نطاق درجة حرارة التشغيل؟

ج: تم تصميم JD0-0001NL للبيئات التجارية القياسية، مع نطاق درجة حرارة التشغيل من 0 درجة مئوية إلى +70 درجة مئوية. نطاق درجة حرارة التخزين الآمن هو -40 درجة مئوية إلى +85 درجة مئوية.

س7: ما هو مستوى الطلاء الذهبي المطبق على جهات الاتصال؟

ج: تتميز نقاط الاتصال البرونزية الفوسفورية بطلاء ذهبي انتقائي بسماكة لا تقل عن 6 بوصات دقيقة في منطقة التزاوج، مما يضمن الاتصال الموثوق به ومقاومة التآكل بمرور الوقت.

س8: ما هو الحث الأولي (OCL) لهذا المقبس المغناطيسي؟

ج: يتم ضمان أن يكون الحث الأولي بحد أدنى 350 درجة مئوية (تم اختباره عند 100 كيلو هرتز، 0.1 فولت) مع انحياز 8 مللي أمبير للتيار المستمر. يتوافق هذا مع معايير IEEE لنقل Gigabit Ethernet المستقر.

س 9: هل JD0-0001NL متوافق مع RoHS؟

ج: نعم، المنتج متوافق مع RoHS (RoHS-5) مع وجود استثناء قياسي للرصاص في اللحام. يتكون الغلاف أيضًا من اللدائن الحرارية المقاومة للهب والمصنفة UL94 V-0.

س10: كيف يتم تعبئة هذا الجزء للطلبات بالجملة؟

ج: للتصنيع والتجميع، يتم تعبئة JD0-0001NL في الصواني. يوجد 50 قطعة في كل صينية، ويحتوي صندوق الشحن الرئيسي القياسي على 1200 قطعة.
