تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO

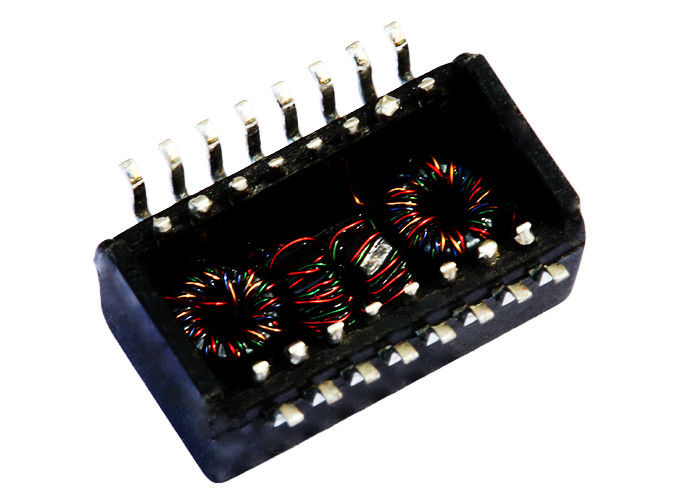

رقم الموديل: HN8019CG
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$3.2
تفاصيل التغليف: T&R
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مواصفة: |
HN8019CG |
رقم الجزء: |
LP2019ANL |
واجهة: |
قوة 10/100 ميجابت في الثانية |
عائلة: |
محول الاتصالات |
دبابيس: |
16 دبابيس |
عينات: |
متاح مجاني |
أرشيفي Disponibili: |
PDF/3D/ISG/Stp/الخطوة/ورقة البيانات |
مواصفة: |
HN8019CG |
رقم الجزء: |
LP2019ANL |
واجهة: |
قوة 10/100 ميجابت في الثانية |
عائلة: |
محول الاتصالات |
دبابيس: |
16 دبابيس |
عينات: |
متاح مجاني |
أرشيفي Disponibili: |
PDF/3D/ISG/Stp/الخطوة/ورقة البيانات |
المواصفات الكهربائية @ 25°C
1- نسبة الدوران:
TX=1CT:1CT RX=1CT:1CT
2خسارة الإدراج:
0.1-100 ميه هرتز: -1.0 ديسيبل ماكس
3خسارة العائد:
0. 1-30 ميغاهرتز: 18 ديسيبل MIN
30-60MHz: -13dB MIN
60-80MHz:-12dB MIN
4.إتصالات متقاطعة:
0.1-100MHz:-35dB MIN
5.DCMR:
30 ميغاهرتز: - 42 ديسيبل MIN
60 ميغاهرتز: 36 ديسيبل MIN
100 ميغاهرتز: 33 ديسيبل MIN
6.CMRR:
1-100MHz: -40dB TYP
7. ل: 1-3,6-8:
350uH MIN 100KHz 0.1V 8mADC
8.DCR: 1-3,6-8: 0.9 OHM MAX
9. ل.ك:
1-3 ((تعادل:16+14):0.5uH MAX 100KHz 0.1 فولت
6-8 ((Tie:11+9): 0.5uH MAX 100KHz 0.1V
10.Cw/w:
(1-3،(16-14):28pF MAX 100KHz 0.1V
(6-8) ، ((11-9): 28pF MAX 100KHz 0.1V
11.جهد العزل: 1500Vrms
12درجة حرارة العمل: -40 درجة مئوية + 85 درجة مئوية
ملاحظات:
1مصممة لدعم التطبيقات، مثل SOHO ((ADSL
الموديمات) ،LAN على اللوحة الأم ((LOM) ، المحور والبوابات.
2قوة عبر الايثنتر (PoE) المغناطيسية
3تطبيقات PoE القدرة الحالية: 350mA.
4مع مختلف نسبة الدوران.
5. RoHS "NL" درجة الذروة لحام 255 ± 5 °C.
