تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: JXD0-0002NL (LPJG4887GENL)
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: Supportive
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4600K.PCS / شهر
عدد المنافذ: |
1 |
التطبيقات: |
10/100/1000 Base-T أوتومديكس |
إيثرنت: |
1x10/100/1000Mbps |
مؤشر LED: |
اللون الأخضر - الأصفر |
جنس: |
جاك (أنثى) |
نطاق درجة حرارة العمل: |
-40 درجة مئوية T0 +85 درجة مئوية |
عدد المنافذ: |
1 |
التطبيقات: |
10/100/1000 Base-T أوتومديكس |
إيثرنت: |
1x10/100/1000Mbps |
مؤشر LED: |
اللون الأخضر - الأصفر |
جنس: |
جاك (أنثى) |
نطاق درجة حرارة العمل: |
-40 درجة مئوية T0 +85 درجة مئوية |
هذه المواد المختارة بعناية و خيارات الطلاء تعزز الوظائف الشاملة من JXD0-0002NL RJ45 مع المغناطيس.وملاءمتها لسيناريوهات تطبيق مختلفة.
1مادة السقف: بلاستيك الحرارة الأسود UL94 V-0
تم تصميم المقصورة من مادة بلاستيكية حرارية عالية الجودة في لون أسود أنيق ، وتلبي تصنيف قابلية الإشتعال UL94 V-0 لتحسين السلامة.
2الدرع النحاس
الجزء المحمي مصنوع من النحاس المقاوم، مما يوفر لهذا الـ RJ45 Magjack حماية قوية واستقرار.
3طبقة الدرع: النيكل
طبقة الحماية مغلفة بالنيكل لتعزيز مقاومة التآكل في رابط RJ45 المغناطيسي.
4مادة الاتصال: الفوسفور البرونز
الاتصالات، الضرورية للقيادة الكهربائية الموثوقة، مصنوعة من البرونز الفوسفوري، وهي مادة معروفة بخصائصها الكهربائية والمرونة.
5التطليح: الذهب المختار، 30 ميكرو بوصة على الأقل في منطقة الاتصال
يحتوي الاتصالات على طبقة من الصفائح الذهبية الانتقائية بسمك 30 ميكرو بوصة على الأقل في منطقة الاتصال.يضمن هذا الطلاء الذهبي التوصيل الكهربائي الممتاز ومقاومة التآكل.
6الدبابيس: النحاس C2680R-H، سمك = 0.35mm
يتم تصنيع الدبوس من النحاس (C2680R-H) وسمكها 0.35 مم. تساهم الدبوس النحاسية في سلامة الهيكل العامة والأداء الكهربائي للموصول.

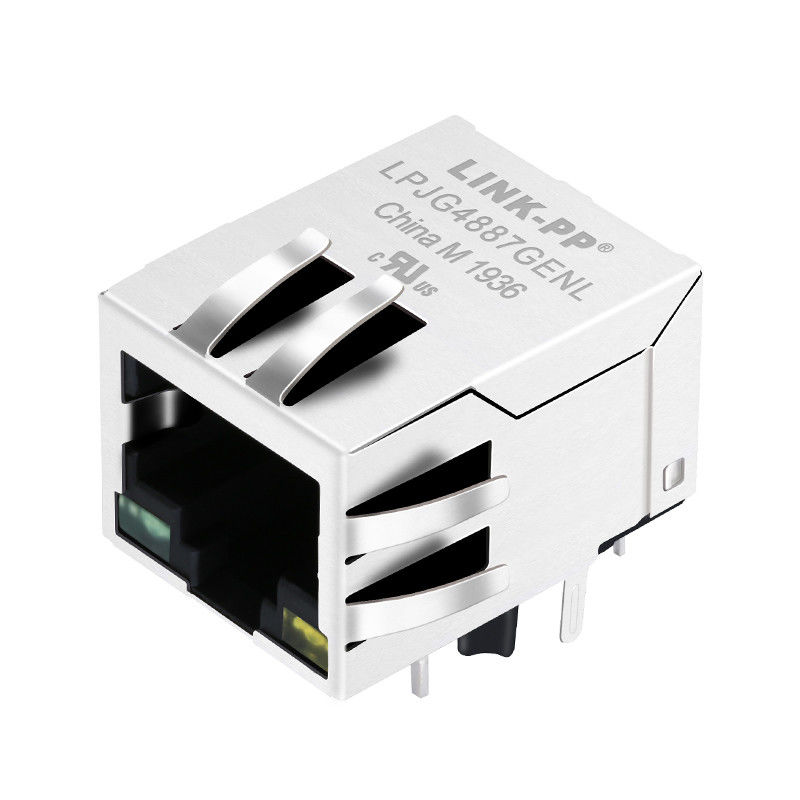

نظرة عامة | رابط RJ45 مع 1000 قاعدة T مغناطيسية متكاملة |
---|---|
رقم جزء LINK-PP | LPJG4887GENL |
سلسلة | PULSE JXD |
مساحة التلامس | الذهب 30 يو" |
القضيب | أسفل |
خيار LED | أخضر وأصفر |
تكوين الميناء | 1X1 |
الحزمة | THT |
نوع التثبيت | من خلال الثقب |
عدد جهات الاتصال | 8 الاتصال |
عدد البنود | 8 مواقف |
زاوية تركيب PCB | دخول جانبي |
الحماية | محمية، إصبع إيمي |
تصنيف POE | غير POE |
متوافق مع ROHS | نعم |
السرعة | 1000BASE-T |
الحرارة | -40 إلى +85 درجة مئوية |
نسبة الدوران | 1:1 |
إعادة اللحام هو طريقة تستخدم على نطاق واسع في تصنيع الإلكترونيات لتثبيت المكونات المثبتة على السطح إلى لوحات الدوائر المطبوعة (PCBs).يقدم العديد من المزايا على طرق لحام اليدوية التقليدية. تسمح دبوس SMT في هذا المصل RJ45 Magnetics باللحام بإعادة التدفق. يمكن أن يحسن كفاءة الإنتاج مع ضمان جودة اللحام. إليك مقدمة موجزة لمزاياه:
التشغيل الآلي والإنتاجية العالية:
يسمح لحام الارتداد بتجميع PCB بكفاءة وسرعة وأتمتة. يمكن أن تقوم الأنظمة الآلية بمعالجة أعداد كبيرة من اللوحات في وقت واحد ، مما يزيد من انتاج الإنتاج الإجمالي.
اللحام المتسق والدقيق:
يضمن لحام التدفق الثاني جودة المفاصل المتسقة في جميع أنحاء اللوحة. تخلق العملية اتصالات لحام دقيقة ونظيفة ، مما يقلل من احتمال وجود عيوب لحام.
التوافق بين الصوت الدقيق والمكونات الصغيرة:
إعادة لحام التدفق مناسبة لمكونات الحركة الدقيقة وأجهزة تركيب السطح الصغيرة (SMD). يمكن لهذه العملية التعامل مع المكونات ذات المسافات الصغيرة على أقراص PCB التي سيكون من الصعب التعامل معها يدويًا.
الحد من الجسور الحامدة والحجر القبر:
يساعد لحام التدفق على تقليل عيوب الحام الشائعة مثل جسر الحام (الاتصالات العرضية بين مفاصل الحام المجاورة) والحجارة القبورية (المكونات القائمة على طرف واحد).فترة التدفئة والتبريد المسيطر عليها تمنع كل من هذه المشاكل.
توزيع حرارة أفضل:
تقنية اللحام العائلية توزيع الحرارة بشكل أكثر تكافؤًا عبر جميع أقراص PCB ، مما يقلل من الإجهاد الحراري على المكونات.هذا يقلل من خطر إتلاف المعدات الإلكترونية الحساسة أثناء اللحام.
الامتثال لحام خال من الرصاص:
اللحام العائلي مناسب لعمليات اللحام الخالية من الرصاص ويلبي متطلبات حماية البيئة للحد من المواد الضارة.
مراقبة العمليات:
غالبًا ما تكون معدات اللحام العائلية لديها قدرات التحكم والرصد. يمكن إدارة معايير مثل ملفات تعريف درجة الحرارة وسرعات الحزام النقل والتحكم في الغلاف الجوي بدقة.
التكلفة الفعالة:
على الرغم من أن تكلفة معدات اللحام العائلية قد تكون مرتفعة نسبياً ، إلا أن أتمتة العملية وكفاءتها يمكن أن تؤدي إلى توفير التكاليف في الإنتاج الضخم.
