تفاصيل المنتج
مكان المنشأ: قوانغدونغ، الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: 7499010122
وثيقة: LPJD5011BENL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.09-$1.25
تفاصيل التغليف: أنبوب / كرتون
وقت التسليم: 3-5 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3000000 شهريا.
رقم الجزء: |
7499010122 |
تكوين المنفذ: |
1X1 |
نوع التركيب:: |
من خلال ثقب |
زاوية التثبيت: |
رَأسِيّ |
درجة حرارة التشغيل:: |
0 درجة مئوية إلى +70 درجة مئوية |
اختبار هيبوت: |
تيار مستمر 2250 فولت لمدة دقيقة واحدة |
رقم الجزء: |
7499010122 |
تكوين المنفذ: |
1X1 |
نوع التركيب:: |
من خلال ثقب |
زاوية التثبيت: |
رَأسِيّ |
درجة حرارة التشغيل:: |
0 درجة مئوية إلى +70 درجة مئوية |
اختبار هيبوت: |
تيار مستمر 2250 فولت لمدة دقيقة واحدة |

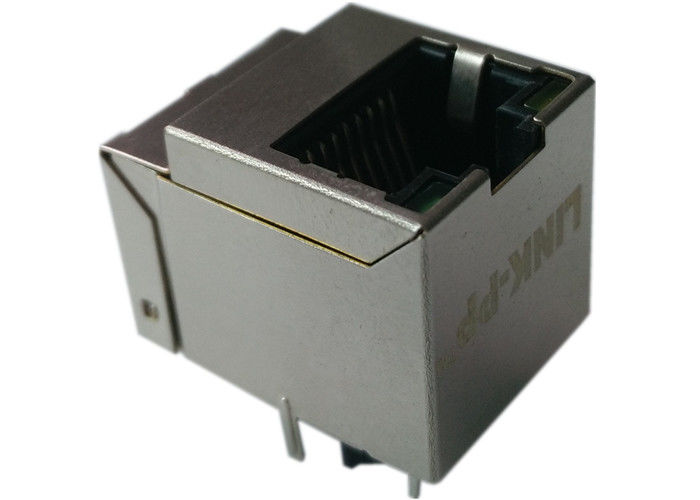

اكتشف موصل RJ45 العمودي 7499010122 مع محول شبكة محلية مدمج لتطبيقات 10/100 Base-T. Cat 5 محمي 1x1، Auto MDIX، تثبيت عمودي من خلال الفتحة، UL 94V-0، وأداء كهربائي موثوق.
| المعلمة | المواصفات |
|---|---|
| رقم القطعة | 7499010122 |
| نوع المنتج | موصل RJ45 مدمج مع محول شبكة محلية |
| التكوين | 1x1 (منفذ واحد) |
| عدد المواضع | 8P8C |
| عدد المنافذ | 1 |
| عدد الصفوف | 1 |
| نوع التثبيت | من خلال الفتحة |
| زاوية التثبيت | عمودي |
| أسلوب الإنهاء | لحام |
| الحماية | محمي |
| فئة الأداء | Cat 5 |
| الارتفاع فوق اللوحة | 16.90 ملم (0.665 بوصة) |
| مؤشر LED | نعم |
| لون مؤشر LED | أصفر / أخضر |
| التطبيقات | 10/100 Base-T، Auto MDIX |
| الامتثال | IEEE 802.3u |
| ملف UL | E472316 |
| المعلمة | المواصفات |
|---|---|
| مادة الغلاف | بلاستيك حراري (UL 94V-0) |
| مادة القاعدة | فريت |
| طلاء التلامس | 30 ميكرومتر ذهب على منطقة التلامس |
| مادة الدرع | سبيكة نحاسية |
| طلاء الدرع | 50 ميكرومتر نيكل |
| نوع السلك | QPN180 |
| المعلمة | شروط الاختبار | القيمة | الوحدة | التفاوت |
|---|---|---|---|---|
| المحاثة (OCL) | 100 كيلو هرتز / 100 مللي فولت @ 8 مللي أمبير تيار مستمر | ≥ 350 | ميكرو هنري | — |
| نسبة اللفات (Tx/Rx) | 100 كيلو هرتز / 100 مللي فولت | 1:1 / 1:1 | — | ±2% |
| فقدان الإدخال | 1-65 ميجا هرتز | ≤ -1.0 | ديسيبل | — |
| فقدان العودة | 1-30 ميجا هرتز | ≥ -18 | ديسيبل | — |
| 30-45 ميجا هرتز | ≥ -16 | ديسيبل | — | |
| 45-60 ميجا هرتز | ≥ -14 | ديسيبل | — | |
| 60-80 ميجا هرتز | ≥ -12 | ديسيبل | — | |
| رفض الوضع المشترك | 1-100 ميجا هرتز | ≥ -35 | ديسيبل | — |
| التداخل | 1-100 ميجا هرتز | ≥ -35 | ديسيبل | — |
| المعلمة | المواصفات |
|---|---|
| درجة حرارة التشغيل | 0 درجة مئوية إلى +70 درجة مئوية |
| اختبار Hipot | 2250 فولت تيار مستمر / 1 دقيقة |
| المعلمة | المواصفات |
|---|---|
| الجهد الأمامي | 1.8 فولت – 2.5 فولت |
| التيار الأمامي | 20 مللي أمبير |
تم تصميم موصل RJ45 العمودي 7499010122 لأداء كهربائي مستقر في دوائر 10/100 Base-T.
1. المحاثة: 350 ميكرو هنري دقيقة.
2. نسبة اللفات: 1:1 (Tx) / 1:1 (Rx)، ±2%
3. فقدان الإدخال: -1.0 ديسيبل كحد أقصى عند 1-65 ميجا هرتز
4. فقدان العودة:
-18 ديسيبل دقيقة عند 1-30 ميجا هرتز
-16 ديسيبل دقيقة عند 30-45 ميجا هرتز
-14 ديسيبل دقيقة عند 45-60 ميجا هرتز
-12 ديسيبل دقيقة عند 60-80 ميجا هرتز
5. رفض الوضع المشترك: -35 ديسيبل دقيقة عند 1-100 ميجا هرتز
6. التداخل: -35 ديسيبل دقيقة عند 1-100 ميجا هرتز
إذا كان مشروعك يتطلبموصل RJ45 عمودي مع مغناطيسات مدمجة، فإن 7499010122 يوفر حلاً موثوقًا لـتصميمات 10/100Base-TX. إنهيكله العمودي من خلال الفتحة،بنائه المحمي، وأداء Cat 5يجعله خيارًا عمليًا للمصنعين الذين يحتاجون إلى اتصال مستقر وتكامل فعال للوحة PCB.
رقم القطعة7499010122ذو صلة خاصة بالمهندسين وفرق المشتريات والمشترين الذين يبحثون عنموصل RJ45 عمودي مدمجيدعم تطبيقات إيثرنت بأداء ثابت وبناء مواد معتمد.
إنموصل RJ45 العمودي 7499010122هو حل إيثرنت مدمج، محمي، ومدمج مصمم لـتطبيقات 10/100 Base-T. معدعم Auto MDIX، الامتثال لـ IEEE 802.3u، التثبيت العمودي من خلال الفتحة، وخصائص كهربائية موثوقة، إنه خيار ذكي لأجهزة الشبكة التي تتطلب واجهة RJ45 متينة وفعالة.
يُستخدم 7499010122 فيتطبيقات إيثرنت 10/100 Base-Tحيث يلزمموصل RJ45 مدمج مع محوللتصميمات الشبكات على مستوى اللوحة.
نعم. 7499010122 هوموصل RJ45 محمي، مما يساعد على تحسين الحماية ضد التداخل الكهرومغناطيسي.
نعم. هذا الموصلقادر على Auto MDIX، مما يجعله مناسبًا لاتصال إيثرنت مرن في الأنظمة المتوافقة.
يستخدمأسلوب تثبيت عمودي من خلال الفتحةمع إنهاء لحام.
نعم. تم تحديده كـموصل فئة أداء Cat 5.
