تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: ISO 9001,ISO 14001,UL,SGS,REACH168

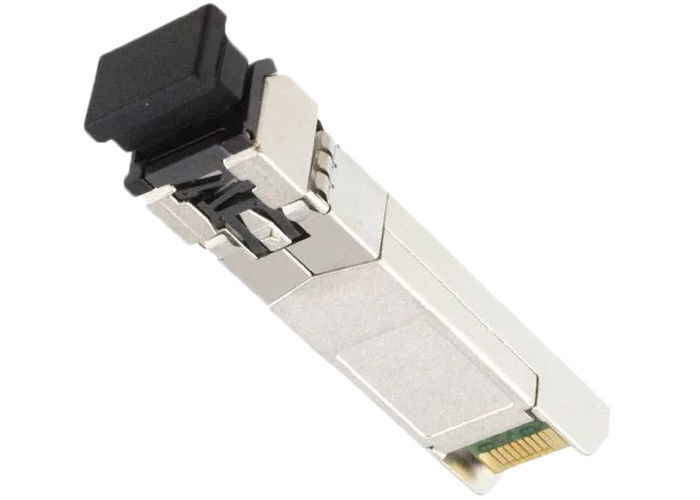

رقم الموديل: AFBR-57R6AEZ
شروط الدفع والشحن
الحد الأدنى لكمية: 10/100/25 ك
الأسعار: $0.11-$35
تفاصيل التغليف: 20 / صينية
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 350 ألف / شهر
مواصفات: |
AFBR-57R6AEZ |
معطيات معدل: |
4.25 جيجابت في الثانية |
الطول الموجي: |
850nm |
مكسيمون المسافة: |
500m |
ليف نوع: |
الزجاج المتعدد |
باعث: |
VCSEL |
الجهد االكهربى: |
3.3V |
تطبيقات: |
إيثرنت |
الموصل: |
LC دوبلكس |
متزايد: |
توصيل السريع، SFP |
البيئة: |
خالية من الرصاص / توافق RoHS |
MSL: |
1 (غير محدود) |
مواصفات: |
AFBR-57R6AEZ |
معطيات معدل: |
4.25 جيجابت في الثانية |
الطول الموجي: |
850nm |
مكسيمون المسافة: |
500m |
ليف نوع: |
الزجاج المتعدد |
باعث: |
VCSEL |
الجهد االكهربى: |
3.3V |
تطبيقات: |
إيثرنت |
الموصل: |
LC دوبلكس |
متزايد: |
توصيل السريع، SFP |
البيئة: |
خالية من الرصاص / توافق RoHS |
MSL: |
1 (غير محدود) |
| مواصفات: | AFBR-57R6AEZ |
| LINK-PP الجزء رقم: | LPXXXXXX |
| فئة المنتج: | الألياف البصرية |
| عائلة المنتج: | أجهزة الإرسال والاستقبال البصرية |
| سلسلة المنتج: | SFP |
| اسم المنتج: | أجهزة إرسال واستقبال SFP البصرية |
| الحالة المتاحة: | نشيط |
| بنفايات: | RoHS-6 الامتثال |
مواصفات: | |
معدل البيانات: | 4.25 جيجابت في الثانية |
| الطول الموجي: | 850NM |
| المسافة مكسيمون: | 500M |
| نوع الألياف: | الزجاج المتعدد |
| باعث: | VCSEL |
| الجهد العرض: | 3.3V |
| التطبيقات: | إيثرنت |
| نوع الموصل: | LC دوبلكس |
| تصاعد نوع: | توصيل السريع، SFP |
| حالة خالية من الرصاص / بنفايات | يؤدي الحرة / بنفايات المتوافقة |
| مستوى الحساسية للرطوبة (MSL): | 1 (غير محدود) |
ميزة الوصف: |
● الامتثال لتقييد توجيهات المواد الخطرة (RoHS)
● الميزات التشخيصية لكل SFF-8472 "واجهة المراقبة التشخيصية لأجهزة الإرسال والاستقبال البصرية"
● رصد في الوقت الحقيقي من:
- تلقى الطاقة البصرية
- التحيز الليزر الحالية
- درجة الحرارة
- مصدر التيار
● تقييم وظيفة اختيار لكل SFF 8079 (مراجعة 1.7)
● درجة الحرارة واسعة وتشغيل عملية امدادات التيار الكهربائي (-10 درجة مئوية إلى 85 درجة مئوية) (3.3 V ± 10 ٪)
● مواصفات جهاز الإرسال والاستقبال لكل SFP (SFF-8074i) اتفاقية متعددة المصادر و SFF-8472 (مراجعة 9.3)
- تشغيل القناة الليفية بمعدل 4.25 جيجابايت من أجل FC-PI 400-M5-SN-I و 400-M6-SN-I
- تشغيل القناة الليفية بمعيار 2.125 غيغابايت من أجل FC-PI 200-M5-SN-I و 200-M6-SN-I
تشغيل القناة الليفية -1.0625 جيجابايت لـ FC-PI 100-M5-SN-I و 100-M6-SN-I
- تشغيل 1.25 جيجابايت من أجل IEEE 802.3 Gigabit Ethernet 1000Base-SX
● ربط الأطوال بـ 4.25 جيجابايت:
- 150 متر مع 50 ميكرومتر MMF ، 70 متر مع MMF 62.5 ميكرون
● ربط الأطوال بـ 2.125 جيجابايت:
- 300 متر مع 50 ميكرومتر MMF ، 150 متر مع 62.5 ميكرومتر MMF
● ربط الأطوال عند 1.0625 جيجابايت:
- 500 متر مع 50 ميكرومتر MMF و 300 متر مع MMF 62.5 ميكرون
● ربط الأطوال بـ 1.25 جيجابايت:
- من 2 إلى 550 م مع 50 ميكرومتر MMF ، من 2 إلى 275 متر مع MMF 62.5 ميكرون
● واجهة موصل بصري LC دوبلكس تتطابق مع ANSI TIA / EIA604-10 (FOCIS 10A)
● تكنولوجيا مصدر الليزر V 850 تجويف السطح الرأسي (VCSEL)
● IEC 60825-1 الفئة 1 / CDRH فئة 1 ليزر العين آمنة
● متوافق مع Gigabit Ethernet
● أداء EMI محسّن لتطبيقات الكثافة العالية للمنافذ
وصف: |
● جهاز الإرسال والاستقبال البصري AFBR-57R6AEZ يدعم الوصلات التسلسلية عالية السرعة عبر الألياف الضوئية متعددة الأنماط بمعدلات إشارات تصل إلى 4.25 جيجابت / ثانية. متوافقة مع المواصفات الميكانيكية والكهربائية المتوافقة مع معيار متعدد قابل للتوصيل (SFP) من النوع الصغير (MSA) لأجهزة الإرسال والاستقبال LC Duplex والقناة الليفية ANSI FC-PI و FC-PI-2 ومتوافقة مع IEEE 802.3 لتطبيقات gigabit. الجزء قابل للتشغيل الكهربائي مع الأجهزة المتوافقة مع SFP.
● إن AFBR-57R6AEZ عبارة عن "SFP معدل" 850 نانومتر SFP والذي يضمن التوافق مع قنوات الألياف الضوئية 4G / 2G / 1G ومواصفات 1G Ethernet. باستخدام مدخلات المنتج Rate_Select ، يقوم المستخدم بتعيين نقطة توافق SFP المطلوبة. في وضع معدل مرتفع ، يكون المنتج مساوياً لقناة الألياف الضوئية 4G / 2G / 1G القائمة على AFBR-57R5AEZ. في وضع المعدل المنخفض ، ينتقل المنتج إلى وضع التشغيل 2G / 1G Fibre Channel 1G Ethernet.
● كتحسين لواجهة SFP التقليدية المحددة في SFF-8074i ، يتوافق معيار AFBR-57R6AEZ مع SFF-8472 (واجهة التشخيص الرقمية لأجهزة الإرسال والاستقبال البصرية). باستخدام الواجهة التسلسلية ذات السلكين والمحددة في MS-SEF-8472 ، يوفر AFBR-57R6AEZ درجة حرارة الوقت الفعلي ، جهد التغذية ، تيار التحيز الليزري ، متوسط طاقة خرج الليزر وقوة الإدخال المستلمة. هذه المعلومات بالإضافة إلى البيانات الأساسية SFP التقليدية. وتضيف واجهة التشخيص الرقمية أيضًا القدرة على تعطيل جهاز الإرسال (TX_DISABLE) ، ومراقبة أخطاء جهاز الإرسال (TX_FAULT) ، ومراقبة فقدان الإشارة في جهاز الاستقبال (RX_LOS).
