تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO

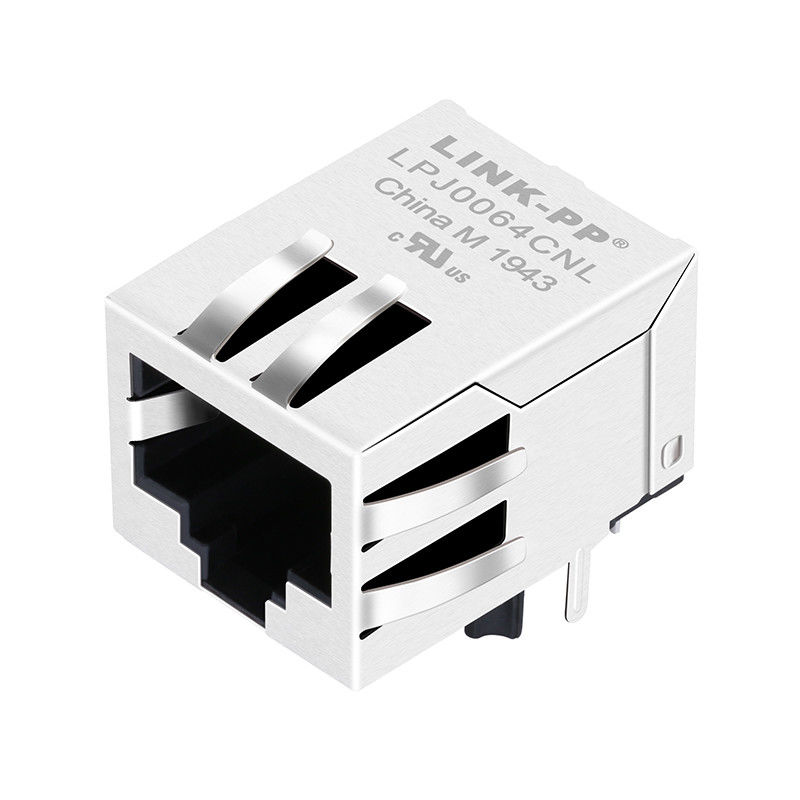

رقم الموديل: 6605424-1(LPJ0064CNL)
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000
الأسعار: Supportive
تفاصيل التغليف: 50PCS / علبة، 1200PCS / الكرتون
وقت التسليم: مخزون
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4600K.PCS / شهر
السلسلة: |
6605424-1 موصلات AMP للاتصال TE |
التطبيقات: |
10/100 Base-T ، AutoMDIX |
التدريع: |
محمي |
أسلوب التركيب: |
من خلال الثقب |
مؤشر LED: |
بدون بقيادة |
زاوية التركيب: |
زاوية مستقيمة |
اتجاه علامة التبويب: |
مفتاح Tab لأسفل |
تصنيف القابلية للاشتعال: |
UL 94 V-0 |
نطاق درجة حرارة العمل: |
0 درجة مئوية إلى +70 درجة مئوية |
السلسلة: |
6605424-1 موصلات AMP للاتصال TE |
التطبيقات: |
10/100 Base-T ، AutoMDIX |
التدريع: |
محمي |
أسلوب التركيب: |
من خلال الثقب |
مؤشر LED: |
بدون بقيادة |
زاوية التركيب: |
زاوية مستقيمة |
اتجاه علامة التبويب: |
مفتاح Tab لأسفل |
تصنيف القابلية للاشتعال: |
UL 94 V-0 |
نطاق درجة حرارة العمل: |
0 درجة مئوية إلى +70 درجة مئوية |
■ توفير مساحة لـ PCB
■ تحسين موثوقية وأداء EMI على مغناطيسات منفصلة
■ الحرارة الدقيقة للأسلاك المغناطيسية إلى الـ PCB مقابل اللحام
■ تلبي أو تتجاوز FCC Part 68، IEEE 802.3، ومتطلبات ANSI X3.263
■ يدعم جميع الرقائق والتطبيقات المناسبة والمتاحة في PHY
■ تتوفر درجات حرارة متوسطة من -40°C إلى +85°C
■ العديد من خيارات الدوائر المتاحة
■ المقابس الوحيدة ذات المغناطيس المدمج
| المواصفات الكهربائية | القيمة |
|---|---|
| نسبة الدوران |
TX=1CT:1CT RX=1CT:1CT |
| خسارة الإدراج | -1.0dB MAX @ 1-65MHz |
| خسارة العائد |
-20dB MIN @ 5-10MHz -16dB MIN @ 10-30MHz -12dB MIN @ 30-60MHz -10dB MIN @ 60-80MHz |
| الحديث المتقاطع |
-40dB MIN @ 1-30MHz -35dB MIN @ 30-60MHz -30dB MIN @ 60-100MHz |
| رفض الوضع المشترك |
-30dB MIN @ 1-50MHz -20dB MIN @ 50-150MHz |
| هيبوت | 1500Vrms |
| الـ OCL | 350uH MIN @ 100KHz ، 100mV ، 8mA تعصب DC |
| درجة حرارة العمل | 0°C إلى 70°C |
1مصممة لدعم التطبيقات، مثل مودمات SOHO ((ADSL)) ،LAN على اللوحة الأم ((LOM)) ، المحور والبديلات.
2تلبي مواصفات IEEE 802.3
3مواد الصلات:
غطاء: البلاستيك الحراري UL94V-0
الاتصال/الدرع: سبيكة النحاس
طلاء الدرع: النيكل
طبقة التلامس: الذهب 6 ميكرو بوصة على الأقل في منطقة التلامس.
4درجة حرارة ذروة لحام الموجة: 265 درجة مئوية
وقت درجة حرارة ذروة اللحام الموجية: 5 ثانية كحد أقصى
5شهادة UL: رقم الملف E484635
