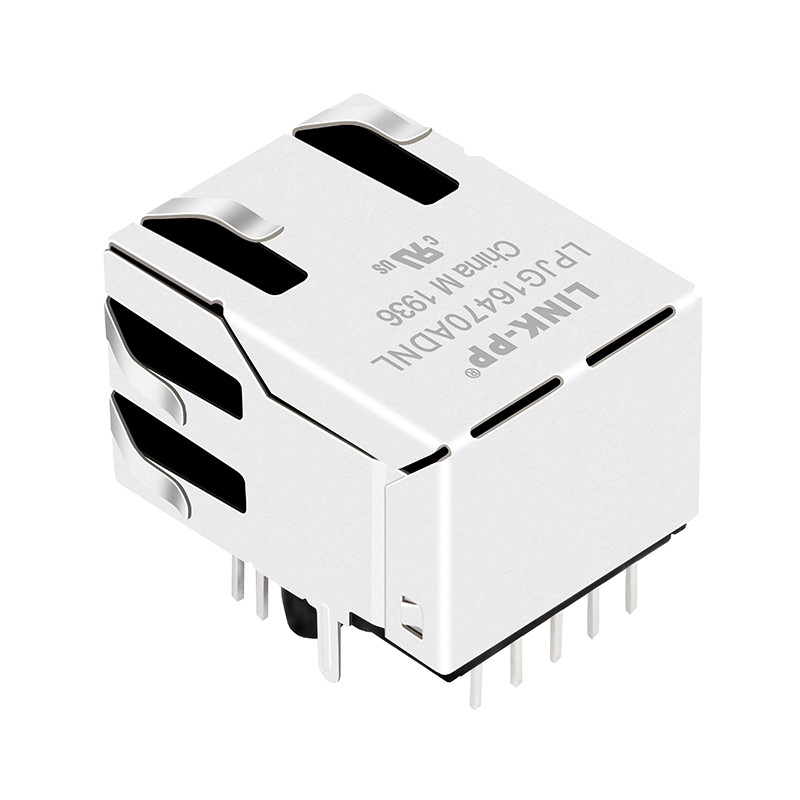

JXD1-0001NL | LPJG16470ADNL Magnetic RJ45 Jack Gig_Ethernet Connectivity

نظرة عامة على مقبس RJ45 المغناطيسي JXD1-0001NL

1. معلومات المنتج

• الموديل: JXD1-0001NL
• وصف المنتج: CONN, RJ45, 1X1, 1GD, 1:1, TU (موصل RJ45 Gigabit أحادي المنفذ مع محول)
• الشهادة: متوافق مع RoHS

2. نوع الموصل والأداء

• نوع الموصل: مقبس RJ45 مع مغناطيسات مدمجة
• عدد المنافذ: منفذ 1x1
• دعم السرعة: 1000 Base-T (Gigabit Ethernet)
• اتجاه التركيب: علامة تبويب لأعلى، إدخال جانبي
• مستوى PoE: غير PoE


3. الخصائص الفيزيائية

• طريقة التركيب: من خلال الفتحة
• مادة الموصل:
• الغلاف: مادة لدن بالحرارة سوداء، تصنيف مثبط للهب UL94 V-0
• الحماية: نحاس أصفر، مطلي بالنيكل
• جهات الاتصال: برونز الفوسفور
• طلاء التلامس: طلاء ذهبي انتقائي، بحد أدنى 30 ميكرو بوصة في منطقة التلامس
• الأبعاد:
• العرض: 15.75 ملم
• الارتفاع: 13.80 ملم
• العمق: 21.50 ملم
• تباعد الدبابيس: 2.54 ملم

4. الخصائص الكهربائية

• نسبة دوران المحول: 1:1 (نسبة دوران 1.0 عند 100 كيلو هرتز)
• دقة نسبة الدوران:
• (P9-P8):(J1-J2) = 1:1±5%
• (P7-P6):(J3-J6) = 1:1±5%
• (P5-P4):(J4-J5) = 1:1±5%
• (P3-P2):(J7-J8) = 1:1±5%
• الحث الأساسي: 350µH MIN @100kHz, 0.1V RMS DC BIAS
• مقاومة التيار المستمر: 1.2 أوم كحد أقصى
• فقدان الإدخال:
• 1-100 ميجاهرتز: -1.0 ديسيبل كحد أقصى
• 100-125 ميجاهرتز: -1.2 ديسيبل كحد أقصى
• فقدان العائد:
• 1-40 ميجاهرتز: -16 ديسيبل كحد أدنى
• 40-80 ميجاهرتز: -10 ديسيبل كحد أدنى
• 80-100 ميجاهرتز: -8 ديسيبل كحد أدنى
• التداخل المتبادل: 1-100 ميجاهرتز: -30 ديسيبل كحد أدنى
• توهين الوضع المشترك: 1-100 ميجاهرتز: -30 ديسيبل كحد أدنى
• جهد العزل: جانب PHY إلى جانب الخط:2250VDC


5. مؤشر LED

• تكوين LED: LED ثنائي اللون
• لون LED والمواصفات:
• أخضر: 565 نانومتر، 20 مللي أمبير، 2.4 فولت (Vmax)، 2.2 فولت (Typ)
• أصفر: 590 نانومتر، 20 مللي أمبير، 2.5 فولت (Vmax)، 2.1 فولت (Typ)
• دبابيس LED:
• أخضر: P11(+), P12(-)
• أصفر: P13(+), P14(-)

6. المواصفات البيئية

• نطاق درجة حرارة التشغيل: -40 درجة مئوية إلى +85 درجة مئوية
• نطاق درجة حرارة التخزين: -40 درجة مئوية إلى +85 درجة مئوية
• درجة حرارة اللحام: عملية اللحام بالموجة، درجة الحرارة القصوى 260 درجة مئوية كحد أقصى، 10 ثوانٍ كحد أقصى

7. معلومات التعبئة

• طريقة التعبئة: صينية
• كمية التعبئة القياسية: 50 قطعة/صينية
• الكمية لكل صندوق: 1200 قطعة/صندوق

8. تعريف الدبوس

• P1-P8: دبابيس إشارة Ethernet
• P9-P10: غير مستخدمة
• P11-P12: LED أخضر
• P13-P14: LED أصفر
• J1-J8: دبابيس واجهة RJ45

9. الامتثال والشهادات

• RoHS: متوافق مع توجيه RoHS
• FCC: متوافق مع قواعد ولوائح FCC الجزء 68

ملاحظة التطبيق

• مناسب للأتمتة الصناعية، وإنترنت الأشياء الصناعية، وأنظمة التحكم الصناعية
• يدعم معيار IEEE 802.3
• يوصى بعملية اللحام بالموجة

JXD1-0001NL Datasheet - مخطط

JXD1-0001NL Datasheet - تخطيط PCB
