تفاصيل المنتج
مكان المنشأ: وقوانغدونغ ، والصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,RoHS,Reach,ISO
رقم الموديل: 7490100110A
شروط الدفع والشحن
الحد الأدنى لكمية: 400/2000/10 ك / 25 ك
الأسعار: $0.06-$1.25
تفاصيل التغليف: T&R
وقت التسليم: في سفينة الأسهم اليوم
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 3KK / شهر
مسلسل: |
محول WE-LAN 10/100 Base-TX SMT |
رقم الجزء:: |
7490100110أ |
معيار: |
10/100BASE-TX |
الموانئ: |
1 |
طَرد: |
smt |
درجة حرارة التشغيل:: |
0 درجة مئوية إلى +70 درجة مئوية |
جهد العزلة: |
1500 فولت (جذر متوسط المربع) |
الحث: |
350 درجة مئوية |
مسلسل: |
محول WE-LAN 10/100 Base-TX SMT |
رقم الجزء:: |
7490100110أ |
معيار: |
10/100BASE-TX |
الموانئ: |
1 |
طَرد: |
smt |
درجة حرارة التشغيل:: |
0 درجة مئوية إلى +70 درجة مئوية |
جهد العزلة: |
1500 فولت (جذر متوسط المربع) |
الحث: |
350 درجة مئوية |

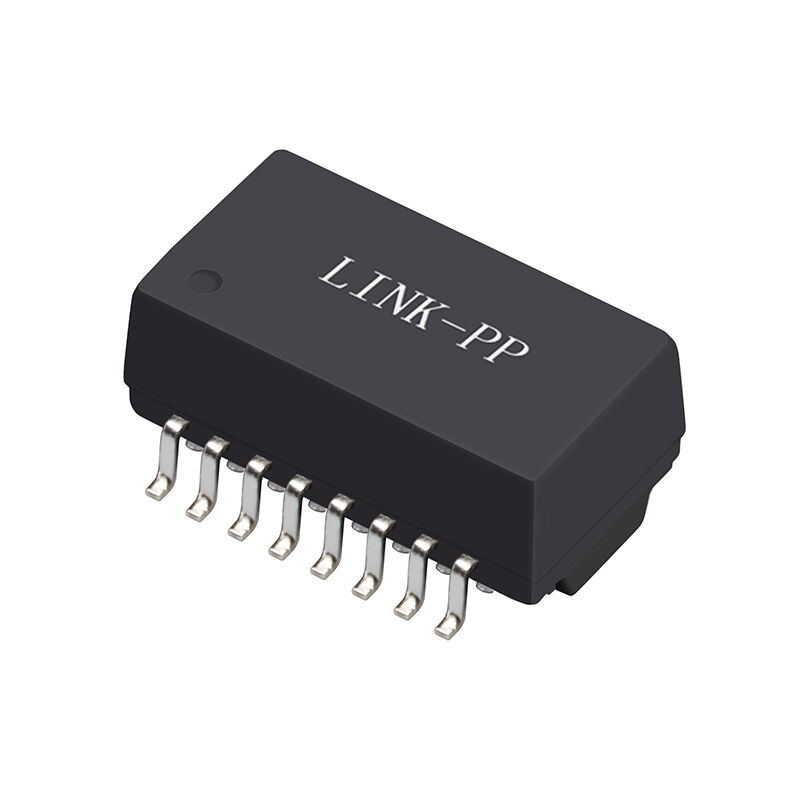

محول شبكة LAN 7490100110A هو وحدة مغناطيسية لشبكة LAN أحادية المنفذ 10/100BASE-TX مصممة لمعدات شبكات الإيثرنت. يتميز بمحاثة دنيا تبلغ 350 ميكرو هنري، جهد عزل 1500 فولت RMS، ونسبة لف 1:1 (±3%)، مما يضمن نقل إشارة مستقر وعزل كهربائي موثوق.
يدعم المحول معدلات بيانات إيثرنت 10/100 ميجابت في الثانية، ويعمل ضمن نطاق درجة حرارة من 0 درجة مئوية إلى +70 درجة مئوية، وهو مدمج في حزمة SMT مدمجة لتصميمات لوحات الدوائر المطبوعة عالية الكثافة. مع خسارة إدخال منخفضة (1.1- ديسيبل كحد أقصى)، خسارة إرجاع محسّنة، ورفض قوي للوضع التفاضلي إلى المشترك، فإن 7490100110A مناسب لمفاتيح الإيثرنت، والموجهات، ومعدات الشبكات الصناعية، وواجهات شبكة LAN المدمجة.
يضمن هذا المحول 7490100110A سلامة إشارة ممتازة، وقمع EMI، ونقل بيانات موثوق لتطبيقات إيثرنت 10/100. تم تحسينه لتصميمات لوحات الدوائر المطبوعة المدمجة، وهو مناسب للمفاتيح والموجهات وأجهزة الشبكات الصناعية.
| خاصية | شروط الاختبار | القيمة | الوحدة | التفاوت |
|---|---|---|---|---|
| المحاثة (L) | 100 كيلو هرتز / 100 مللي فولت @ 8 مللي أمبير تيار مستمر | 350 | ميكرو هنري | الحد الأدنى. |
| جهد اختبار العزل (VT) | 1 دقيقة | 1500 | فولت (RMS) | الحد الأدنى. |
| خسارة الإدخال (IL) | 1-100 ميجاهرتز | -1.1 | ديسيبل | الحد الأقصى. |
| خسارة الإرجاع (RL) | 1-30 ميجاهرتز @ 100 أوم | -18 | ديسيبل | الحد الأدنى. |
| 30-60 ميجاهرتز @ 100 أوم | -14 | ديسيبل | الحد الأدنى. | |
| 60-80 ميجاهرتز @ 100 أوم | -12 | ديسيبل | الحد الأدنى. | |
| 80-100 ميجاهرتز @ 100 أوم | -10 | ديسيبل | الحد الأدنى. | |
| نسبة رفض الوضع التفاضلي إلى المشترك (DCMR) | 1-30 ميجاهرتز | -38 | ديسيبل | الحد الأدنى. |
| 30-60 ميجاهرتز | -38 | ديسيبل | الحد الأدنى. | |
| 60-100 ميجاهرتز | -30 | ديسيبل | الحد الأدنى. | |
| التداخل (CT) | 1-60 ميجاهرتز | -40 | ديسيبل | الحد الأدنى. |
| 60-100 ميجاهرتز | -35 | ديسيبل | الحد الأدنى. | |
| نسبة اللف (n) | — | 1:1 | — | ±3% |
| معدل البيانات | — | 10/100BASE-TX | — | — |
من خلال اختيار محول شبكة LAN 7490100110A، يستفيد المهندسون من:
هذا المحول مثالي للتطبيقات التي تتطلب أداءً ثابتًا وحجمًا صغيرًا وعزلًا قويًا للشبكة.
قم بترقية تصميمات الإيثرنت الخاصة بك اليوم - قم بزيارة LINK-PP LAN Magnetics لمحولات شبكة LAN والمغناطيسيات الشبكية ذات الصلة.
