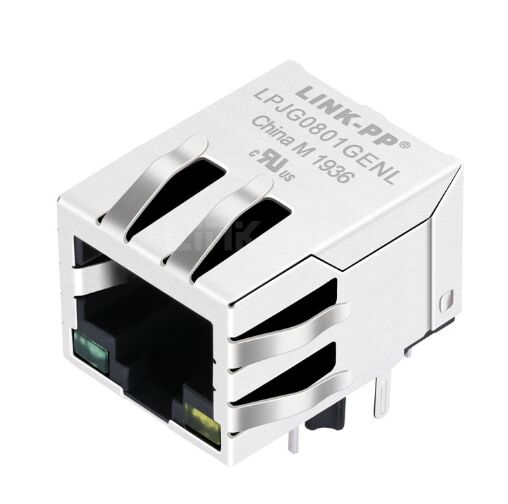

48F-01GYD2NL 1000BASE-T RJ45 المغناطيسي جاك منفذ واحد من خلال الثقب

48F-01GYD2NL هو موصل MagJack RJ45 بمنفذ واحد 1000BASE-T مع مغناطيس مدمج، وحزمة تثبيت عبر الفتحات، ومتوافق مع RoHS، وطلاء ذهبي 6 ميكرومتر لاتصال إيثرنت موثوق.

48F-01GYD2NL 1000BASE-T RJ45 MagJack نظرة عامة

يستخدم 48F-01GYD2NL RJ45 1000BASE-T MagJack هو موصل إيثرنت معياري بمنفذ واحد مع مغناطيس مدمج مصمم لأداء شبكة جيجابت مستقر. تم بناء مقبس RJ45 هذا للتثبيت عبر الفتحات لتطبيقات الشبكات المحلية (LAN) المتطلبة حيث تكون سلامة الإشارة، وأداء التداخل الكهرومغناطيسي (EMI)، والمتانة طويلة الأمد مهمة.

مع الامتثال لمعايير RoHS، وطلاء ذهبي 6 ميكرومتر، وتصميم تثبيت قوي عبر الفتحات، فإن 48F-01GYD2NL مناسب تمامًا لمعدات الشبكات التي تتطلب اتصال إيثرنت 1000BASE-T موثوق به بتنسيق مدمج وسهل الإنتاج.

لماذا تختار 48F-01GYD2NL RJ45 MagJack؟

يستخدم 48F-01 BASE-T RJ45 MagJack بين وظائف المقبس المعياري والمحول المغناطيسي في مكون واحد متكامل. يساعد ذلك على تبسيط تصميم لوحة الدوائر المطبوعة (PCB)، وتقليل مساحة اللوحة، وتحسين كفاءة التجميع.

تشمل المزايا الرئيسية:

• مغناطيس مدمج لـ إيثرنت 1000BASE-T
• تصميم RJ45 بمنفذ واحد لتخطيطات مدمجة
• حزمة تثبيت عبر الفتحات لتثبيت آمن على لوحة الدوائر المطبوعة
• إصدار متوافق مع RoHS للتصاميم المتوافقة بيئيًا
• طلاء ذهبي 6 ميكرومتر لتحسين موثوقية التلامس
• دعم LED للإشارة إلى الارتباط/النشاط
• مصمم للتشغيل المستقر عبر البيئات الصناعية والشبكات

48F-01GYD2NL RJ45 مع مغناطيس المواصفات

المواصفات الفنية

المواصفات الكهربائية عند 25 درجة مئوية

مصمم لنقل إيثرنت جيجابت موثوق، يوفر موصل 48F-01GYD2NL RJ45 مع مغناطيس أداءً كهربائيًا قويًا عبر نطاق التردد المطلوب.

1. نسبة التحويل: 1CT:1CT (±5%)

2. الحث: 350 ميكرو هنري كحد أدنى عند 100 كيلو هرتز، 0.1 فولت، 8 مللي أمبير

3. فقدان الإدخال: -1.2 ديسيبل كحد أقصى (0.3-100 ميجاهرتز)

4. فقدان الإرجاع:

• -16 ديسيبل كحد أدنى (1-30 ميجاهرتز)
• -13.5 ديسيبل كحد أدنى (40 ميجاهرتز)
• -11.5 ديسيبل كحد أدنى (50 ميجاهرتز)
• -10 ديسيبل كحد أدنى (60-80 ميجاهرتز)

5. التداخل المتبادل:

• -40 ديسيبل كحد أدنى (30 ميجاهرتز)
• -36 ديسيبل كحد أدنى (60 ميجاهرتز)
• -30 ديسيبل كحد أدنى (100 ميجاهرتز)

6. رفض الوضع المشترك:

• -35 ديسيبل كحد أدنى (30 ميجاهرتز)
• -32 ديسيبل كحد أدنى (60 ميجاهرتز)
• -30 ديسيبل كحد أدنى (100 ميجاهرتز)

7. جهد الـ Hi-Pot / العزل: 1500 فولت تيار متردد فعال / 0.5 مللي أمبير / 60 ثانية أو 1650 فولت تيار متردد فعال / 0.5 مللي أمبير / 2 ثانية

ورقة بيانات 48F-01GYD2NL

ورقة بيانات 48F-01GYD2NL RJ45 - ميكانيكية

ورقة بيانات موصل 48F-01GYD2NL RJ45 - مخطط

مادة وتكوين 48F-01GYD2NL التفاصيل

يستخدم 48F-01GYD2NL MagJack بمواد متينة لدعم عمر خدمة طويل وأداء كهربائي ثابت.

المواد الرئيسية

• مادة الغلاف: نايلون 66، UL94V-0، أسود
• مادة الإدخال: برونز الفوسفور C5210 EH، سمك 0.35 مم
• قاعدة الإدخال: PBT GF، UL94V-0
• مادة اللوحة: PBT GF، UL94V-0
• مادة التلامس: برونز الفوسفور C5210 EH، سمك 0.35 مم
• الدرع المعدني: نحاس C2680 مع طلاء نيكل

الطلاء

• نيكل
• 100% قصدير
• طلاء ذهبي متاح من 3 ميكرومتر إلى 50 ميكرومتر، مع 6 ميكرومتر محدد لهذا الإصدار

تخطيط LED والدبابيس

يشمل MagJack RJ45 بمنفذ واحد هذا دعم LED للإشارة إلى حالة الشبكة. يوضح الرسم مواضع LED الأيسر وLED الأيمن، مما يجعله مناسبًا للتصاميم التي تحتاج إلى ملاحظات مرئية واضحة للارتباط/النشاط.

يشير المخطط أيضًا إلى توصيلات المحول المدمجة وتأريض الدرع، مما يدعم التنفيذ العملي للوحة الدوائر المطبوعة لواجهات إيثرنت جيجابت.

ملف لحام الموجة الموصى به

للتجميع، ظروف لحام الموجة الموصى بها هي:

• درجة حرارة الذروة (TP): 250 ± 10 درجة مئوية
• وقت درجة حرارة الذروة: 5 ثوانٍ كحد أقصى

تساعد هذه الظروف في دعم أداء لحام موثوق به أثناء الإنتاج.

أسئلة متكررة حول 48F-01GYD2NL Through Hole RJ45 MagJack

إذا كنت تبحث عن MagJack RJ45 1000BASE-T موثوق، فإن 48F-01GYD2NL يقدم مزيجًا قويًا من المغناطيس المدمج، واستقرار التثبيت عبر الفتحات، والامتثال لمعايير RoHS، وطلاء تلامس متين. إنه خيار عملي لتصاميم إيثرنت جيجابت التي تحتاج إلى أداء إشارة موثوق به، وإشارة LED واضحة، وعمر خدمة طويل.

1. ما هو 48F-01GYD2NL؟

يستخدم 48F-01GYD2NL هو MagJack RJ45 بمنفذ واحد مع مغناطيس مدمج لتطبيقات إيثرنت 1000BASE-T.

2. هل 48F-01GYD2NL مناسب لشبكات جيجابت إيثرنت؟

نعم. إنه مصمم لأداء 1000BASE-T، مما يجعله مناسبًا لتصاميم شبكات جيجابت إيثرنت.

3. هل يدعم موصل RJ45 هذا مصابيح LED؟

نعم. يوضح الرسم الميكانيكي دعم LED الأيسر والأيمن للإشارة إلى حالة الشبكة.

4. هل 48F-01GYD2NL متوافق مع RoHS؟

نعم. تم تحديد هذا الإصدار على أنه إصدار متوافق مع RoHS.

5. ما هو نوع التثبيت؟

يستخدم 48F-01GYD2NL MagJack حزمة عبر الفتحات لتثبيت آمن على لوحة الدوائر المطبوعة.
