تفاصيل المنتج
مكان المنشأ: الصين
اسم العلامة التجارية: LINK-PP
إصدار الشهادات: UL,ROHS,Reach,ISO
رقم الموديل: LPJE601XDNL
وثيقة: LPJE601XDNL.pdf
شروط الدفع والشحن
الحد الأدنى لكمية: 50/500/1000/25 ك
الأسعار: $0.2-$0.85
تفاصيل التغليف: 54PCS / صينية، 24Trays = 37 * 30 * 30CM = 1296PCS = 10KG / الكرتون
وقت التسليم: 3-5 أيام
شروط الدفع: TT ، NET30 / 60/90 يومًا
القدرة على العرض: 4300K.PCS / شهر
P.N: |
LPJE601XDNL |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
فئة الأداء: |
القط 5e |
عدد المناصب/جهات الاتصال: |
8p8c |
نوع التركيب: |
Tht |
خيار الصمام: |
بدون |
علامات التبويب: |
بدون |
درع معدني: |
محمي |
توجيه: |
عمودي (أعلى دخول) |
P.N: |
LPJE601XDNL |
عدد المنافذ: |
1X1 |
مزلاج: |
أعلى |
فئة الأداء: |
القط 5e |
عدد المناصب/جهات الاتصال: |
8p8c |
نوع التركيب: |
Tht |
خيار الصمام: |
بدون |
علامات التبويب: |
بدون |
درع معدني: |
محمي |
توجيه: |
عمودي (أعلى دخول) |

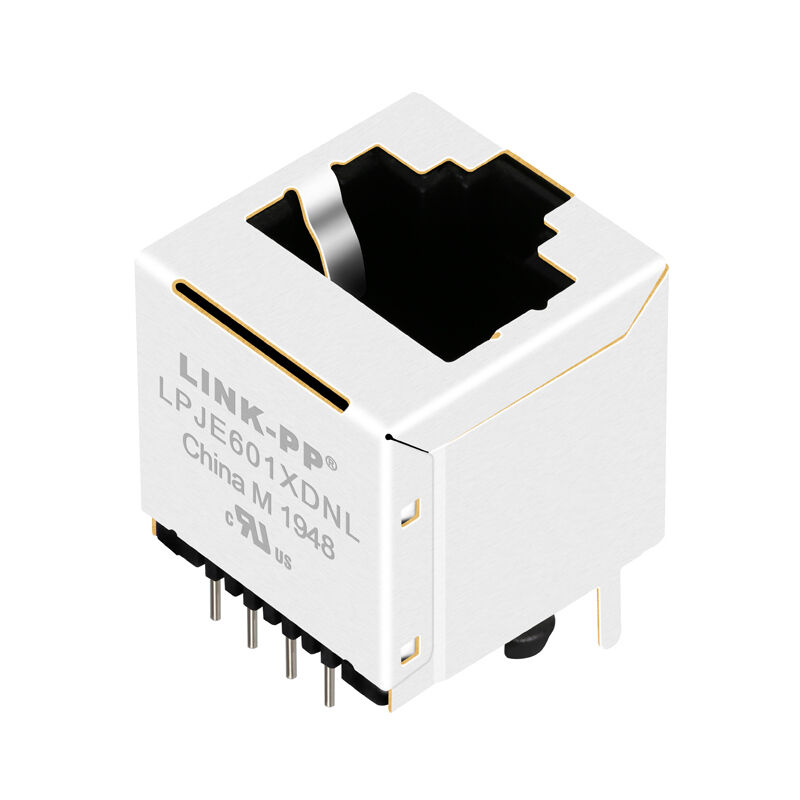

LPJE601XDNL هو وصلة RJ45 عمودية ذات منفذ واحد (1x1) مع 8 مواقف و 8 جهات اتصال (8P8C). تم تصميمه لتركيب PCB من خلال الثقب ،ضمان الاحتفاظ الميكانيكي القوي وأداء اللحام الموثوق به في التطبيقات الصناعية والتجارية.
LPJE601XDNL 1x1 Vertical RJ45 Connector هو جاك وحداتي 8P8C عالي الأداء مصمم لتطبيقات شبكة Ethernet 10/100Base-T. يحتوي على توجيه دخول أعلى (عمودي)تيب أوب قفل، والدرع المعدني دون علامات التبويب EMI ، هذا المرفق مثالي لتخطيطات PCB المدمجة التي تتطلب نقل إشارة مستقر ومتانة ميكانيكية قوية.
تم تصميم LPJE601XDNL دون مغناطيس أو مصابيح LED متكاملة ، وهو حل فعال من حيث التكلفة ومرن للتطبيقات التي تستخدم فيها مغناطيسات خارجية أو لا تحتاج إلى مؤشرات بصرية.
| الفئة | المعلم | المواصفات |
|---|---|---|
| الكهرباء | تصنيف الجهد | 125 VAC RMS |
| التصنيف الحالي | 1.5 أ | |
| مقاومة الاتصال | 50 مΩ | |
| مقاومة العزل | 500 MΩ Min @ 500V DC | |
| قوة الكهرباء المضادة | 1000 VAC RMS، 60Hz (دقيقة واحدة) | |
| الميكانيكية | مواد السكن | LCP، UL94V-0 تصنيف |
| مواد الاتصال | الفوسفور البرونز (0.35ملم سمك) | |
| مادة الدرع | النحاس (0.20 ∼0.25 ملم) ، مطلية بالصين | |
| عمر التشغيل | ≥ 750 دورة التزاوج | |
| البيئة | درجة حرارة العمل | -40°C إلى +85°C |
| درجة حرارة التخزين | -40°C إلى +85°C | |
| درجة حرارة لحام الموجات | 265 درجة مئوية (أكثر 5 ثوان) |
يسمح التوجه العلوي للدخول بتكديس PCB الرأسي الفعال ، مما يجعله مثاليًا لمعدات الشبكات المدمجة.
بدون مغناطيسية متكاملة، LPJE601XDNL يسمح للمهندسين:
يحتوي الاتصال على درع نحاسي مغلف بالقطن ل:
- نعم
يعد LPJE601XDNL 1x1 Vertical RJ45 Connector خيارًا ممتازًا للمهندسين الذين يبحثون عن واجهة Ethernet صغيرة التكلفة وفعالة وموثوقة دون مغناطيس أو مصابيح LED متكاملة.
لا، هذا المرفق هو جاك RJ45 غير مغناطيسي، يتطلب مغناطيسية خارجية.
تم تصميمه لتطبيقات 10/100Base-T (Cat 5e) ، غير محسّنة لـ Gigabit (1000Base-T).
يحتوي على تصميم عمودي (الدخول العلوي) ، مثالي لتخطيطات PCB المدمجة.
لا، هذا النموذج يأتي بدون مصابيح LED، مما يجعله مناسبة للتصاميم الحد الأدنى.
لا، المرفق لديه الحماية المعدنية ولكن لا علامات الارض EMI.
